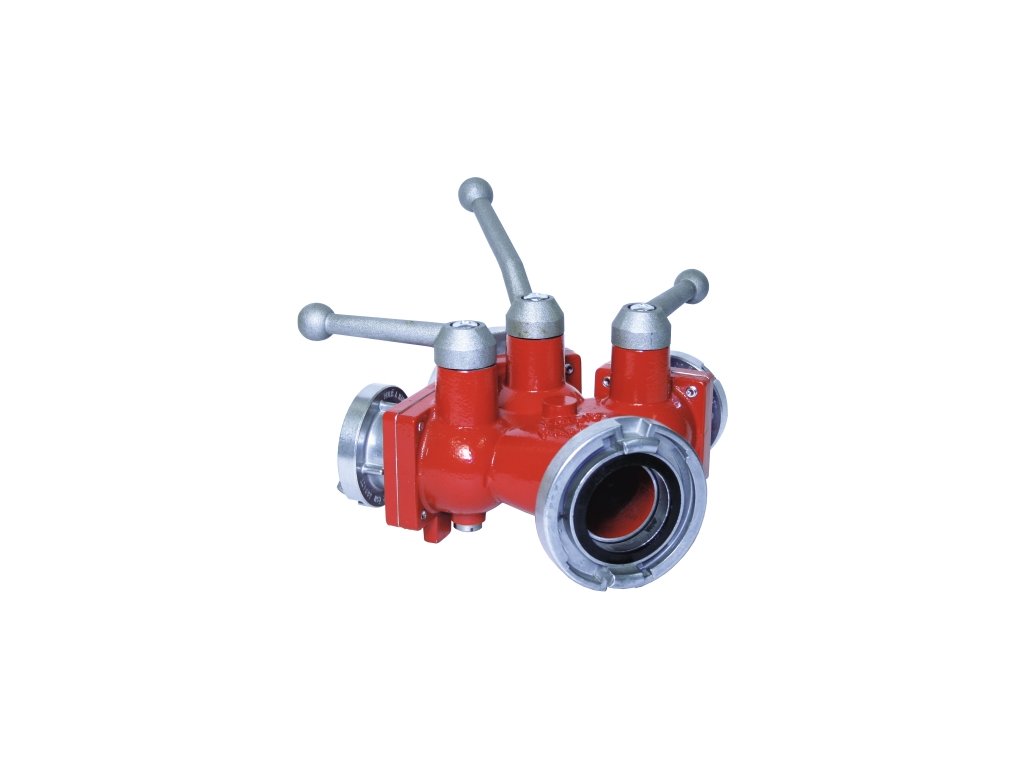

Rozdělovač se používá k rozdělení vodního vedení 75 na dva proudy 52 a jeden 75. Výtoková hrdla jsou opatřena kulovými kohouty s možností uzavření a regulací jednotlivých proudů.
Směr průtoku |
Tlaková ztráta |
Ztrátový součinitel ζ, |
|
Q (l/min) |
∆,p (bar) |
||
75 - 52 |
200 |
0,06 |
2,5 |
75 - 75 |
800 |
0,20 |
2,5 |
Hmotnost |
6,38 kg |
Pracovní tlak |
1,6 MPa |
Výška |
260 mm |
Šířka |
360 mm |
Hloubka |
340 mm |
Výstupy |
2 x C 52, 1 x B 75 |
Materiál |
slitina lehkých kovů |
Spojky C 52, B 75 |
slitina Al |
